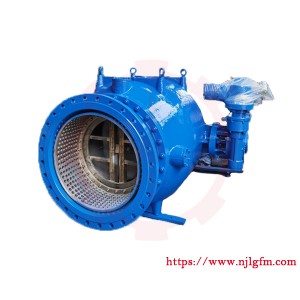

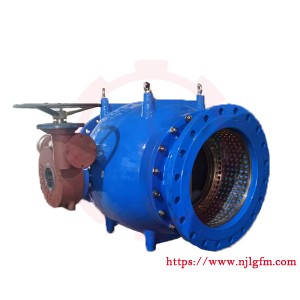

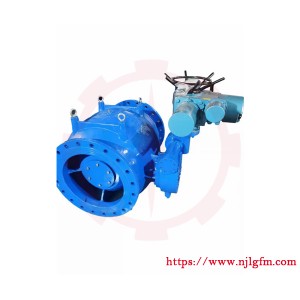

產品介紹

電動調流閥是一種最新型的控制閥。它可調節或控制流量而沒有任何操作限制,使用獨特的設 計方式,可消除水力能量,而沒有一般控制閥的氣蝕和震動問題。

電動調流閥之所以可消除能量,乃是利用多噴孔的結構,水經由各個噴孔噴出并相互碰撞。此設 計會使所有噴出的水柱在閥中心線上相互沖擊,此水柱的相互沖擊會使速度能量完全消失。

為了使所有噴出的水柱能集中相互沖擊,必須使各點壓力或速度水頭保持在每一噴孔前達到一 致。在直流型電動調流閥中,是利用閥體外殼和內導流筒形成一個圓環形通道，使介質在閥腔內作流 線型運動,以保持各點壓力一致。

電動調流閥之所以可將震動減少,主要在于采用了先進的設計技術在噴嘴之前將速度水頭損失 降低,同時為避免氣蝕現象造成機件損壞,特將此氣蝕現象集中在套筒中心,并由水包圍著,此時水中 的氣泡會很不穩定并且在水中破裂,但不會在閥壁上破裂,如此可消除噪音、震動,避免閥的損壞。

一、用途及主要性能規范

1. 本系列閥門適用于工作溫度≤80℃的介質為水的工業管路上作為調節流量或調節壓力以及截止密封之用。

二、主要特點

1. 本系列調節閥可做全流量范圍內調節，通用性強，輸出（流量、壓力）穩定，具有良好的線性調節特征。

2. 可起截止、密封作用。

3. 合理的結構設計，有效的避免氣蝕的發生。

4. 噪聲小、摩擦小、流阻變化均勻。

5. 即可實現就地控制，也可實現遠程網絡智能控制，操作方便，安全可靠。

6. 使用壽命較一般蝶閥等代用調節流量的閥門更長。

1、旋轉式驅動方式,可減少束縛。

2、主閥體采用整體鑄造，形成光滑的流線型流道。

3、不銹鋼套筒,內部有旋轉臂和旋轉軸。

4、經過設計和測試,可在負壓的情況下操作,甚至在主閥全開的情況下,亦可有令人滿意的操作。

5、可提供短系列與其它控制閥門相近的尺寸。
