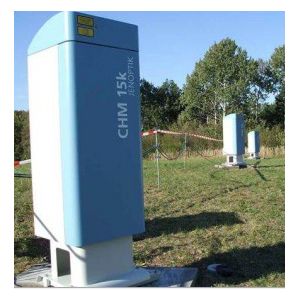

CHM 15K 激光測云儀/云高儀

CHM 15K 激光測云儀/云高儀產品簡介:

    在任何氣候條件下可靠運行 CHM 15 k系列準備全年的工作,在任何氣候。由于雙案例結構結合窗口鼓風機和自動加熱系統,測云儀不干擾霧化、降水、凍結或者過熱。

附加說明:

    光學靈敏度高精確的結果!就能得到準確的結果在天,夜間長壽命的固態激光源,小接收器帶寬過濾器和一個高度敏感的照片。

CHM 15K 激光測云儀/云高儀系統特點：

   1：測量高度可達15公里

   2：探測盲區在150米以下

   3：對多層云的有效探測

   4：操作簡單方便，對人眼安全

   5：安裝及維護方便　

   6：分析測量氣候要素 　　

CHM 15K 激光測云儀/云高儀典型應用：

   氣象環保

   天氣服務

   氣候研究

   航空航天

   科研院所

CHM 15K 激光測云儀/云高儀技術指標：

測量原理：激光（雷達）

測量范圍：5m～15000m(16ft～50000ft)

精度：±5m（±16ft）

距離分辨率：5m（16ft）

采樣率：100MHz

NetCDF原始數據分辨率：5m和15m

測量時間：2s～600s

光 源：Nd:YAG固體激光器、波長1064納米

測量對象：氣溶膠，云

數據輸出：

量化輸出：云層穿透深度

          云量和天空條件指數

          垂直能見度

          氣溶膠層的高度

          氣溶膠后向散射廓線

接口、數據輸出軟件和設備配置：

標準接口：RS485,LAN

可選接口：RS232或調制解調器 V.21,V.22,V.22bis

通訊：LAN端口：Web界面

串口：標準的終端程序

可選軟件：Jenoptik可視化軟件（軟件可以更便利 的觀看測量結果）

電力指標

電源標準：230V(AC), ±10%

可選：110VAC,115VAC, ±10%

功耗：250W（標準）

UPS 功能（選配）：0.8KW(最大加熱模式)

操作安全

環境標準：ISO 10109-11

環境要求:-50～+50℃

防護等級:0～100%RH

EMC:B級 1米,DIN EN 60825 - 1:2007

證書:CE

內部防護等級：IP65

規格尺寸

外形尺寸:500mm ×500mm ×1550mm

運輸包裝尺寸:650mm ×800mm ×1670mm

重量:70kg(整體系統)

      9.5kg（測量單元）

安裝條件

溫度:-40 ℃～+55 ℃

濕度：0%～100%

系統

tn-s-system：接地供電網絡，CHM 15K外殼接地

             中性和保護導體作為單獨的線

tn-c-system：CHM 15K外殼接地，中性和保護在一個單一的導線連接

             不可拆卸的連接類型須由業主/運營商的要求

防雷外部防雷：DIN V VDE 0185-3

接地接地系統：DIN V VDE 0185-3

要求戶外安裝

-把低壓電源的斷路器，安裝在靠近CHM文件

-觸手可及

-清楚地標明為CHM 15K的一部分

-后備熔斷器與導線截面?6 A，B或C
