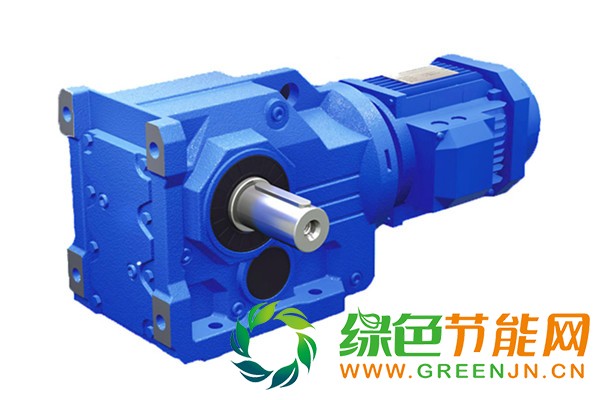

KAF47減速箱說明：1.基本項目不可省略；2.輸入配置中，只能在AM/AD和電機之間選擇一種；3.輸出配置參數若省略，默認按A方向提供；4.安裝方式參數若省略，默認按M1安裝方位，R接線盒方位提供。5.當減速電機帶逆止器時，需規定輸出軸的旋轉方向；6.從輸出軸觀看，順時針旋轉規定為CW，逆時針旋轉規定為CCW；當減速電機采用A+B方式輸出時，需指出給定的旋轉方向是從A端觀看還是從B端觀看。

 KAF47減速箱性能參數表結構說明：P1[kW]：電機功率；n2[1/min]：輸出轉速；M2[Nm]：輸出扭矩；i：減速比      ；Fr[N]：徑向載荷；K：服務系數；frame size：機座規格；Input Configuration：輸入配置；M2max[Nm]：極限輸出扭矩。M2max[Nm]：200；n2[1/min]:4.00~15.0；i:136~346；Fr[N]：3540~6490；P1[kW]：0.18；K：0.80~2.20；M2[Nm]：91~240。

K系列傘齒輪減速機型號輸入配置：1.基本項目系列代號K/KF/KA/KH/KV；機座號37/47/57/67/77/87/97/107/127/157/167/187；K系列減速機基本版型有直聯電機輸入；AM(IEC)法蘭輸入；AD軸輸入。K底腳安裝傘齒-斜齒減速機；KA..B底腳空心軸安裝傘齒-斜齒減速機；KV..B底腳花鍵空心軸(DIN5480)安裝傘齒-斜齒減速機；KH..B底腳空心軸鎖緊盤安裝傘齒-斜齒減速機；KFB5法蘭安裝傘齒-斜齒減速機；KAFB5法蘭空心軸安裝傘齒-斜齒減速機；KVFB5法蘭花鍵空心軸(DIN5480)安裝傘齒-斜齒減速機；KHFB5法蘭空心軸鎖緊盤安裝傘齒-斜齒減速機；KA空心軸安裝傘齒-斜齒減速機；KV花鍵空心軸(DIN5480)安裝傘齒-斜齒減速機；KH空心軸鎖緊盤安裝傘齒-斜齒減速機；KT空心軸扭力臂安裝傘齒-斜齒減速機；KAZB14法蘭空心軸安裝傘齒-斜齒減速機；KVZB14法蘭花鍵空心軸(DIN5480)安裝傘齒-斜齒減速機；KHZB14法蘭空心軸鎖緊盤安裝傘齒-斜齒減速機。

 KAF47減速箱安裝方式：可以分為底腳安裝斜齒-傘齒減速機，底腳空心軸安裝斜齒-傘齒減速機，底腳花鍵空心軸（DIN5480）安裝斜齒-傘齒減速機，底腳空心軸鎖緊盤安裝斜齒-傘齒減速機，B5法蘭安裝斜齒-傘齒減速機，B5法蘭空心軸安裝斜齒-傘齒減速機，B5法蘭花鍵空心軸（DIN5480）安裝斜齒-傘齒減速機，B5法蘭空心軸鎖緊盤安裝斜齒-傘齒減速機，空心軸安裝斜齒-傘齒減速機，花鍵空心軸（DIN5480）安裝斜齒-傘齒減速機，空心軸鎖緊盤安裝斜齒-傘齒減速機，空心軸扭力臂安裝斜齒-傘齒減速機，B14法蘭空心軸安裝斜齒-傘齒減速機，B14法蘭花鍵空心軸（DIN 5480）安裝斜齒-傘齒減速機，B14法蘭空心軸鎖緊盤安裝斜齒-傘齒減速機；按輸入型式可分為直聯電機輸入，AM（IEC）法蘭輸入，AD軸輸入；當需要特別低速輸出時，可選擇GRF齒輪箱作為GK齒輪箱的輸入。
