繼電器-CN產品目錄冊.pdf

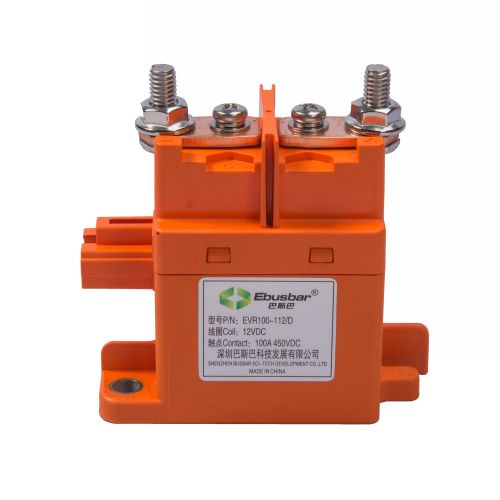

繼電器是一種控制元件，它具有控制系統（又稱輸入回路）和被控制系統（又稱輸出回路）；則是一種電路開關并帶保護性質,是新能源汽車核心元件；

主要功能    用低電壓遠程控制高電壓電路通斷的開關（用安全低電壓12V~72V控制不安全的高電壓300V~1000V）；

主要作用  通常應用于自動化的控制電路中，它實際上是以小電流去控制大電流運作的一種“自動開關”，并在電路中與其它元器件組成安全保護機制與轉換電路等作用；

主要特點  具有動作快，體積小，滅弧安全性高，動作可靠性高，壽命長久；

         高壓直流繼電器以電弧冷卻能力較高的氫氣為介質，具備直流高電壓的切斷能力，采用了陶瓷密封防爆結構，觸點部分
具有防水、防氧化等功能。可廣泛應用于電動汽車、混合動力汽車、燃料電池汽車、建設機械、光伏發電、風力發電、電池充放
電系統、直流電壓電源控制等直流高電壓領域。
注意事項：
1.所有型號繼電器引出端有極性區別，請務必按照每個產品表面的  標示進行正確使用。連接極性反向時，本說明書中承諾的電
器特性將不能獲得保障。
2.觸點參數中的額定值均為阻性負載時的數值。為采取措施的情況下，有可能會造成電氣壽命下降、發生切斷不良。若使用二極
管，可能會導致切斷性能下降，敬請注意。
3.在對雙線圈的繼電器進行動作電壓測試時，不能使電壓緩慢上升，請通過快速上升沿（階躍式供電方式）對產品進行線圈驅
動，否則繼電器會不動作。
4.嚴禁將繼電器長時間置于超過產品溫度使用范圍（-40℃～85℃）環境中。
5.請避免在強磁場附件（變壓器、磁鐵的周圍）和發熱物體的附近安裝。
6.確保主要的電源線最貼近繼電器的引出端，然后按平墊圈、彈簧墊圈、螺母的順序安裝緊固。不正確的連接順序可能會造成嚴
重的過熱，并導致連接電纜的絕緣層熔化。
7.各個部位的螺釘鎖緊扭矩請控制在下述的規定范圍內。在超過范圍的情況下，可能會造成破損。

10.在繼電器意外墜落的情況下，見意不要再使用。
11.注意事項及產品規格參數隨時升級變化，版權由巴斯巴所有。
