一．行業應用

磁集成變壓器廣泛用于各行業領域變流器中，主要分為光伏變流器、風電變流器、儲能變流器、特種電源、整流裝置等,新能源變流器是應用磁集成變壓器最多的行業。

二.應用領域特性

1.用于新能源變流器的磁集成變壓器用于變流器輸出端，用于升高變流器輸出電壓，可直接并入電網。變壓器內置濾波電抗器，初級繞組既是電抗器繞組又是變壓器繞組，組合成雙鐵芯結構，可以滿足大范圍短路阻抗調節，調壓范圍通常是4%--25%，等效的電感和輸出端的電容組合成為一級濾波器，常見LC濾波單元和LCL濾波單元，用于濾除系統高次諧波。保證輸出電壓為正弦波。

2.對于要求較高的光伏變流器和風電變流器逆變系統，一般歐洲效率設計為98.5%以上，最大效率設計為99%以上。

3.特大容量的變流系統采用外循環水冷磁集成變壓器，良好的散熱結構設計和封閉絕緣處理，以滿足在惡略環境下的穩定運行。

三.產品特性

1.產品概述

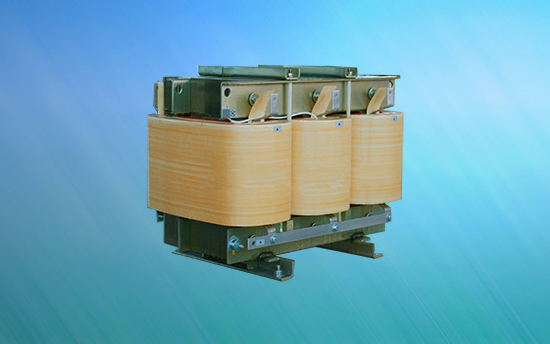

我公司生產的FKSG系列整流變壓器用作變流器裝置的輸出變壓器，產品節能、低損耗、低噪聲、抗沖擊和抗短路能力強。并可以根據客戶要求定制多分裂形式的磁集成變壓器。

2.性能特點

2.1電氣性能穩定：結合行業應用特點優化設計方案。精確的電氣參數設計和科學的結構設計，保證產品的電氣性能優良，線圈采用軸向多風道結構，降低通風阻力，保證高效的通風和散熱。

2.2動穩定程度高：大容量產品繞組采用箔繞結構，小容量產品采用電磁線多餅式結構，經浸漆固化后有極高的機械強度，以滿足極惡劣的負載環境。在設計制造過程中較好解決了變壓器高頻漏磁引起的渦流損耗，可按照客戶要求定制4-25%的短路阻抗，以抑制di/dt，有效保護系統元件。

2.3熱穩定性好：先進仿真計算，優化產品的發熱部位及最熱點溫升，留有充分的溫升裕度，選用進口杜邦公司N0mex-T410絕緣材料，保證產品絕緣和耐溫的高可靠性。采用30DQ120冷軋取向硅鋼片,在滿足成本優化前提下，有效降低了空載損耗、空載電流和噪聲。

2.4過載能力強：產品具有較強的過負載能力和過電壓能力，可在額定負載情況下長期安全運行，可在110%過電壓情況下滿負載長期安全運行（環境溫度40℃）；變壓器端子上能承受1.5倍額定電流，歷時5S。產品設計、制造充分考慮負載特性，從溫升、絕緣性能及附件選擇等各方面滿足過載要求。

2.5性能指標優越：產品具有較強的過負載能力和過電壓能力，產品設計、制造充分考慮用戶工業電網和負載特性，電氣性能、溫升、絕緣耐壓及附件選擇等各方面均滿足一定的過載要求。

2.6高頻性能指標優越：內置的濾波電抗器鐵芯選用國產武鋼23A90冷軋取向硅鋼片，保證高頻損耗指標優于同業平均水平,并充分考慮非線性負載和偏磁帶來的鐵芯局部發熱問題，滿足用戶使用的經濟性和可靠性。

2.7變壓器通風道采用軸向風道和幅向風道相結合的方式，風道設計合理，以降低通風阻力，保證高效的通風和散熱。

2.8采用雙餅式繞組或箔式，外部線匝均勻美觀，可根據客戶要求對變壓器采用“三防漆”處理（防鹽霧、防濕熱、防霉菌），裝飾性好，耐腐蝕性、保光性、保色性較好，有良好的流平性和遮蓋力，結構簡化，外形美觀。

2.9整流變壓器配溫度保護裝置，由高集成度、帶總線通訊的高可靠開關電源模塊等部件組成。是用于測量、控制、保護、通訊為一體化的一種經濟型保護。
