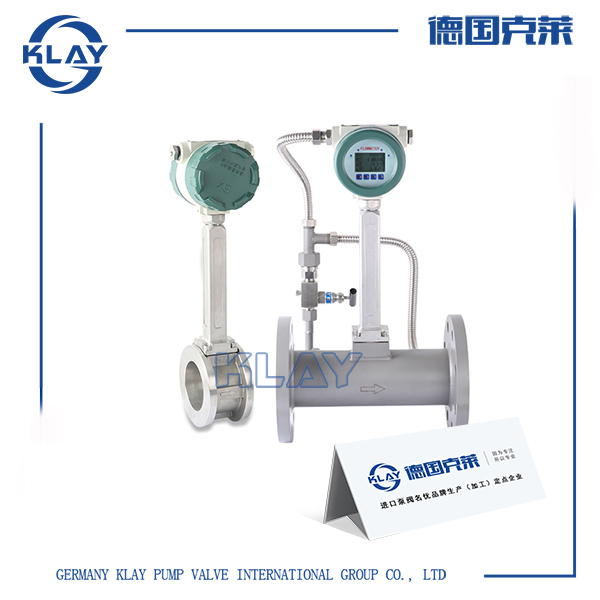

一、進口渦街流量計產品詳情
進口渦街流量計也稱之為旋渦流量計或卡門渦街流量計。綜合吸收國際先進技術和總結多年研究生產經驗的基礎上進行精心設計的產品，實現了產品智能化、標準化、系列化、通用化、生產模具化、確保產品質量的美觀性。該產品具有電路先進、功耗微低、量程比寬、結構簡單、阻力損失小、堅固耐用、用途廣、使用壽命長、工作穩定、便于安裝調試等特點。
二、進口渦街流量計技術參數
| 品牌廠家 | 德國克萊KLAY | ||
| 測量介質 | 氣體、液體、蒸汽 | ||
| 執行標準 | 渦街流量傳感器（JB/T 9249-1999) | ||
| 檢定規程 | 渦街流量計（JJG 1029-2007) | ||
| 連接方式 | 卡裝式、法蘭式 | ||
| 公稱口徑 | DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300 | ||
| 法蘭標準 | 常規標準 | GB/T9113-2000 | |
| 其他標準 | 國際管法蘭標準 | 如德標DIN、美標ANSI、日標JIS | |
| 國內管法蘭標準 | 如化工部標準、機械部標準 | ||
| 檢定條件 | 檢定裝置 | 音速噴嘴流量檢定裝置 | |
| 精度等級 | 1.5級 | ||
| 量程比 | 1:10 | ||
| 流速范圍 | 液體：0.5～7m/s 氣體：5～50m/s | ||
| 儀表材質 | 304不銹鋼，316不銹鋼 | ||
| 溫度范圍 | -25℃～100℃、-25℃～+280℃、-25℃～+320℃ | ||
| 壓力等級 | 1.6MPa、2.5MPa、4.0MPa | ||
| 輸出信號 | 脈沖頻率信號 | ||
| 兩線制4-20mA DC電流信號 | |||
| 485通訊 | |||
| 供電電源 | 24V DC | ||
| 防爆等級 | 基本型：非防爆產品，防爆型：Exd ⅡBT4 | ||
| 防護等級 | IP65 | ||
| 環境條件 | 環境溫度：-25℃～55℃ 相對濕度：5～90% 大氣壓力：86～106KPa | ||
三、進口渦街流量計工作原理
在流體中設置旋渦發生體(阻流體)，從旋渦發生體兩側交替地產生有規則的旋渦，這種漩渦稱為卡曼渦街，如圖1所示。旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為U，旋渦發生體迎面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式：
式中：
| 瞬時體積流量為： |
|
|
四、進口渦街流量計優勢特點
1、儀表參數能長期穩定。本儀表采用壓電應力式傳感器，可靠性高，可在-25℃～+320℃的工作溫度范圍內工作;
2、應用范圍廣，蒸汽，氣體，液體等流體流量均可測量;
3、基于點陣顯示的人性化菜單和界面，配合明亮的背光，支持中文和英文兩種語言，適合各種客戶群;
4、支持溫度、壓力測量，方便氣體介質溫壓補償?shù)男枨?
5、支持流速換算顯示功能，方便現場看當前流速;
6、支持分屏顯示功能，可以讓屏幕上放大顯示單個或兩個參數(溫度，壓力，工況、標況的流量和流速等)。
五、進口渦街流量計結構尺寸
| 名稱 | 通徑 | 壓力等級 | 總長 | 總高 | 總寬 | 溫壓距離 | 法蘭外徑 | 殼體外徑 | 螺栓孔中心距 | 數量及孔徑 |
| DN | Mpa | L | G1 | G2/G3 | G4 | D | d | K | N*L | |
| 卡裝式 單位 | 25 | 4.0 | 90 | 430 | 235 | 145 | —— | Φ57 | —— | —— |
| 32 | 4.0 | 90 | 435 | 235 | 145 | —— | Φ65 | —— | —— | |
| 40 | 4.0 | 90 | 440 | 235 | 145 | —— | Φ75 | —— | —— | |
| 50 | 4.0 | 90 | 460 | 235 | 145 | —— | Φ87 | —— | —— | |
| 65 | 1.6 | 90 | 475 | 240 | 150 | —— | Φ109 | —— | —— | |
| 80 | 1.6 | 100 | 510 | 240 | 150 | —— | Φ120 | —— | —— | |
| 100 | 1.6 | 100 | 530 | 250 | 160 | —— | Φ149 | —— | —— | |
| 125 | 1.6 | 100 | 555 | 290 | 200 | —— | Φ175 | —— | —— | |
| 150 | 1.6 | 100 | 585 | 330 | 230 | —— | Φ203 | —— | —— | |
| 200 | —— | —— | —— | |||||||
| 250 | —— | —— | —— | |||||||
| 300 | —— | —— | —— | |||||||
| 法蘭式 單位 | 25 | 4.0 | 170 | 460 | 235 | 145 | Φ115 | —— | Φ85 | 4×Φ14 |
| 32 | 4.0 | 174 | 475 | 235 | 145 | Φ140 | —— | Φ100 | 4×Φ18 | |
| 40 | 4.0 | 180 | 480 | 235 | 145 | Φ150 | —— | Φ110 | 4×Φ18 | |
| 50 | 4.0 | 186 | 500 | 235 | 145 | Φ165 | —— | Φ125 | 4×Φ18 | |
| 65 | 1.6 | 186 | 515 | 240 | 150 | Φ185 | —— | Φ145 | 4×Φ18 | |
| 80 | 1.6 | 200 | 550 | 250 | 150 | Φ200 | —— | Φ160 | 8×Φ18 | |
| 100 | 1.6 | 204 | 565 | 270 | 160 | Φ220 | —— | Φ180 | 8×Φ18 | |
| 125 | —— | |||||||||
| 150 | —— | |||||||||
| 200 | —— | |||||||||
| 250 | —— | |||||||||
| 300 | —— |
溫馨提示：
本文中所述文字、數據、品牌、圖片僅用于參考，如需查看更多的進口渦街流量計型號參數、結構原理、價格等詳情請聯系我們。
