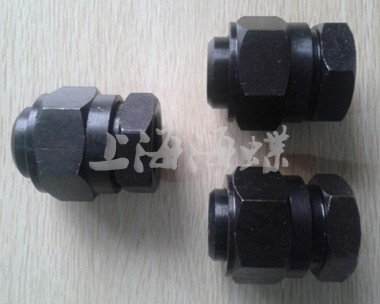

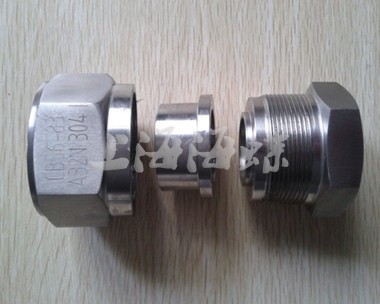

平肩接頭CB*56-83型的簡單介紹
管子平肩螺紋接頭CB*56-83本標準產品適用于公稱壓力為1．6—10．0Mpa的油類、水、空氣等介質的船舶管路
管子平肩螺紋接頭CB*56-83本標準產品適用于公稱壓力為1．6—10．0Mpa的油類、水、空氣等介質的船舶管路。(一)A型 搭焊中間平肩螺紋接頭(二)B型搭焊旋入平肩螺紋接頭(三)C型 搭焊支管平肩螺紋接頭(四)D型 搭焊外套平肩螺紋接頭(五)E型 搭焊異徑外套平肩螺紋接頭材質：碳鋼、青銅、黃銅、不銹鋼304、不銹鋼304L不銹鋼316、不銹鋼316L A型接頭的基本尺寸：mm
|
公稱通徑
|
管子外徑
|
長度
L≈
|
扳手開口尺寸
|
螺紋
|
重量kg
|
|||||
|
鋼管
|
銅管
|
外套螺母
|
中間螺紋接頭
|
G
|
N
|
H
|
Q
|
|||
|
3
|
6
|
38
|
24
|
19
|
M15*1．5
|
0．102
|
0．103
|
0．111
|
0．105
|
|
|
6
|
10
|
9
|
41
|
30
|
24
|
M22*1．5
|
0．165
|
0．166
|
0．181
|
0．170
|
|
8
|
12
|
44
|
32
|
27
|
M24*1．5
|
0．193
|
0．205
|
0．209
|
0．197
|
|
|
10
|
14
|
47
|
36
|
30
|
M27*1．5
|
0．269
|
0．271
|
0．290
|
0．273
|
|
|
15
|
22
|
62
|
46
|
40
|
M36*2
|
0．538
|
0．512
|
0．584
|
0．544
|
|
|
20
|
25
|
24
|
65
|
M39*2
|
0．539
|
0．544
|
0．590
|
0．548
|
||
|
25
|
32
|
70
|
56
|
50
|
M48*2
|
0．810
|
0．822
|
0．878
|
0．898
|
|
|
32
|
38
|
76
|
65
|
60
|
M56*2
|
1．253
|
1．265
|
1．363
|
1．269
|
|
|
注：重量按采用石棉橡膠板墊片的情況計算。材質：Q235-A鋼、黃銅、不銹鋼304、不銹鋼304L、不銹鋼316、不銹鋼316L
|
||||||||||
