一、產品概述：

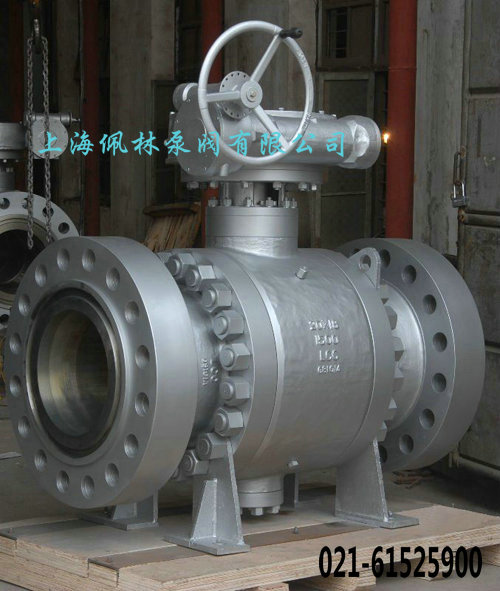

     Q347H固定式鍛鋼球閥將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到最小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。該產品適用于化工、石油、天然氣、冶金等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

二、產品特點：

  1、具有最低的流阻；

  2、 構造簡略、體積小、重量輕、設備簡練。

  3、 嚴密可靠。它有兩個密封面，并且當時球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封，也既有一定的耐腐蝕性。

  4、  操作方便，開閉迅速，從全開到全關只要旋轉90°，便于執行器遠距離的控制。

  5、 維修方便，球閥構造簡略，密封圈一般都是活動的，拆卸更換都比較方便。

  6、  在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起介質對閥門密封面的侵蝕。

  7、  適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

  8、 由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

三、技術參數：

四、主要零件參數：
