一、產品概述：

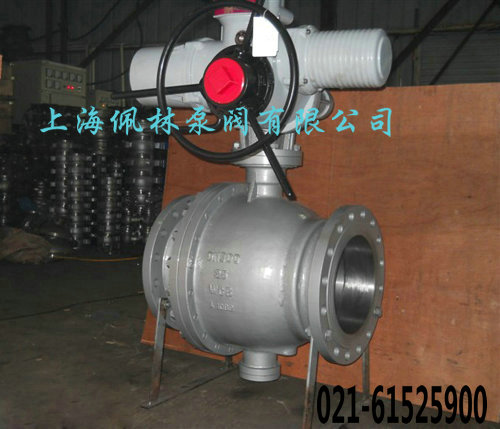

    Q947H電動固定球閥是上海佩林生產的新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。
氣動固定球閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。

  Q947H型電動固定球閥適用于兩位切斷,調節的場合。閥與執行機構的連接采用直連方式,電動執行機構內置伺服系統,無須另配伺服放大器,輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單,結構緊湊,尺寸小,重量輕,阻力小,動作穩定可靠等優點。電動固定球閥執行機構可根據用戶要求另配置UNIC,PSQ,HQ,DHL等型號電子式電動執行機構或GTX,AL等氣活塞式執行機構。

二、產品結構、用途、

     兩分式和三段式固定球閥又稱測裝分體式球閥,將閥體沿與閥門通道軸線相垂直的截面分為不對稱的左右兩半,它在管道上主要用于切斷,分配和改變介質流動方向。電動固定球閥它的樞軸結構保證了準確的球體位置。電動固定球閥標準閥座采用彈簧結構,將閥蓋推向球體,保證了良好的低壓密封性能。該球閥閥前,閥后閥座都能密封, 即所謂雙向密封特性,利用自帶的排放閥,閥體中腔可向外排放。樞軸采用防吹出保護結構,低摩擦系數的軸承等。電動固定球閥具有性能優異,可靠性高,用途廣泛,價格合理等優點。

三、技術參數：

四、主要零件材質：
